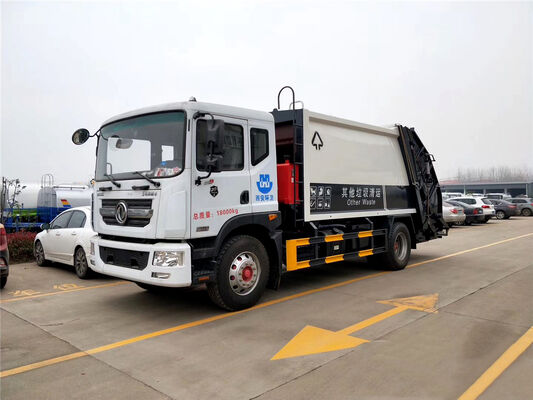

Autocompattatore per rifiuti a caricamento posteriore Dongfeng D9 da 10-12 m³

1. Configurazione del telaio

Il veicolo è costruito su un telaio Dongfeng Dolika D9 con una carrozzeria compattatrice per rifiuti montata posteriormente.

Il telaio è equipaggiato con una cabina da un metro e mezzo larga 2.315 mm, con opzioni di passo che vanno da 3.950 a 4.500 mm. Il motore standard è un motore diesel a 6 cilindri Dongfeng CMS da 180 CV, con un motore Yuchai da 200 CV disponibile come opzione.

Il telaio è conforme agli standard sulle emissioni China National VI ed è equipaggiato con un asse anteriore da 4,5 tonnellate e asse posteriore da 10 tonnellate. Altre dotazioni standard includono:

• Pneumatici radiali 10.00R20
• Cambio Fast a 8 marce
• Struttura a telaio 250x4
• Sistema frenante ad aria
• Servosterzo
• Assistenza frizione
• Alzacristalli elettrici
• Chiusura centralizzata
• Freno motore (scarico)
• Freno motore (motore)
• Aria condizionata originale
• Sistema antibloccaggio ABS

Nota: Le specifiche del telaio possono variare in base al passo e alla configurazione del motore selezionati. La configurazione finale sarà soggetta al veicolo effettivo fornito in base al contratto di acquisto.

2. Attrezzature speciali / Carrozzeria compattatrice

La carrozzeria compattatrice è prodotta in acciaio al manganese di alta qualità.

• Capacità carrozzeria: 10-12 m³
• Spessore pannello laterale: 3-4 mm
• Spessore piastra inferiore: 4-5 mm
• Materiale carrozzeria: Acciaio al manganese ad alta resistenza

La carrozzeria compattatrice completa è composta principalmente da:

• Meccanismo di carico
• Meccanismo di compressione
• Meccanismo di scarico
• Sistema idraulico
• Serbatoio olio idraulico
• Serbatoio olio / componenti idraulici

Il meccanismo di carico è costituito da staffe, meccanismi di collegamento, ganci e altri componenti. Azionato dal sistema idraulico, il meccanismo di carico solleva e ruota il bidone della spazzatura nel tramogge.

I rifiuti vengono quindi compressi attraverso il meccanismo di raschiatura e piastra scorrevole e spinti nella carrozzeria compattatrice.

Quando il camion arriva al sito di smaltimento dei rifiuti, la piastra di scarico posteriore viene sollevata idraulicamente e i rifiuti compressi vengono spinti fuori dal contenitore, completando l'operazione di scarico.

3. Opzioni del meccanismo di carico posteriore / sollevamento bidoni

Il produttore offre diverse configurazioni del meccanismo di carico posteriore:

1. Meccanismo di sollevamento bidoni standard in plastica da 240 L o 660 L
2. Meccanismo di sollevamento bidoni a gancio
3. Meccanismo di sollevamento a braccio oscillante, adatto per contenitori della spazzatura con una capacità di circa 1,2 m³
4. Meccanismo di sollevamento a benna ribaltabile / tramoggia, che facilita il ribaltamento e la diffusione dei rifiuti domestici sfusi
5. Meccanismo di sollevamento bidoni completamente sigillato

Il meccanismo di carico posteriore specifico può essere selezionato in base al sistema di raccolta dei rifiuti del cliente.

4. Specifiche tecniche principali

Autocompattatore per rifiuti Chengliwei CLW5181ZYS6

* Questi valori corrispondono a diverse configurazioni di telaio/motore elencate dal produttore.

5. Altre informazioni tecniche

Il produttore originale specifica i seguenti dettagli di configurazione:

• La carrozzeria compattatrice è appositamente progettata per la raccolta e il trasporto di rifiuti domestici urbani.
• Produttore sistema ABS: Jiaozuo Xindarui Technology Co., Ltd.
• Materiale protettivo ABS: Acciaio Q235.
• Le protezioni laterali sono saldate al telaio del veicolo.
• La protezione antincastro posteriore è integrata nella struttura dell'attrezzatura speciale.
• Altezza da terra protezione posteriore: circa 450 mm.
• Il veicolo può essere equipaggiato con un localizzatore GPS e registratore di guida montato sul veicolo.
• I passi disponibili includono 3.950 mm e 4.500 mm.
• Le dimensioni complessive variano in base al passo e allo sbalzo posteriore.

Il produttore elenca le seguenti combinazioni dimensionali:

Lunghezza totale / passo / sbalzo posteriore / estensione posteriore:

• 8650 / 4500 / 2460 / 430 mm
• 7960 / 3950 / 2170 / 580 mm

Sono disponibili diverse configurazioni del meccanismo di carico posteriore.

6. Parametri del telaio

Telaio Chengliwei CLW5181ZYS6

7. Opzioni motore

La pagina originale elenca sei configurazioni di motore:
