Facce di flangia portatili
I frontalini per flange portatili vengono utilizzati principalmente come attrezzature per la lavorazione e la riparazione delle flange in loco. In base al modo di montaggio, possono essere suddivisi in due tipi: flange con montaggio ID e flange con montaggio OD. Sono utilizzati principalmente per la lavorazione delle superfici terminali delle tubazioni, delle superfici delle flange di collegamento dei recipienti a pressione e di vari tipi di forme di scanalature di tenuta, ecc.
Caratteristiche principali:
* Tutti i componenti dell'apparecchiatura adottano un design modulare, che può consentire un caricamento e uno scaricamento rapidi
sito, risparmiando notevolmente tempo.
* I metodi di installazione dei rivestimenti per flange sono: tipo di montaggio ID e tipo di montaggio OD, con installazione diversa
forme.
* Può essere installato orizzontalmente o verticalmente, con buona stabilità e adattabilità a varie lavorazioni complesse
condizioni.
* Avanzamento automatico radiale, con dispositivo di regolazione fine manuale installato in direzione assiale.
* Conversione multivelocità alla velocità di avanzamento più adatta per la massima produttività di taglio, garantendo l'efficienza e
accuratezza delle lavorazioni di sgrossatura e precisione.
* Ha una funzione di retrazione rapida dell'utensile, comoda e veloce da utilizzare.
* Il sistema di alimentazione può scegliere il sistema idraulico e il servomotore come fonti di alimentazione, con forte potenza di taglio ed elevata stabilità complessiva.
* Dotato di sistema di controllo del circuito remoto, è facile da usare e ha un elevato fattore di sicurezza.

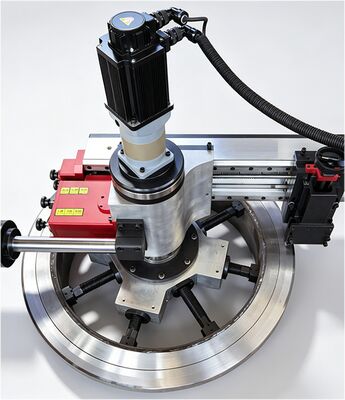

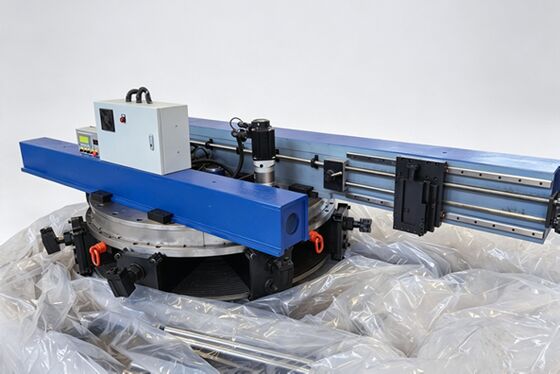

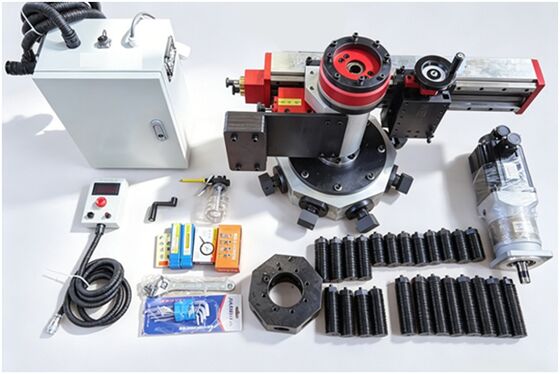

Facce di flangia con montaggio ID
Offriamo un'ampia varietà di flangiatrici portatili robuste e innovative per diametri da 300 a 8000 mm, per il montaggio ID. Molte delle nostre macchine possono essere configurate per la sfacciatura, la fresatura o entrambe, e molti dei nostri modelli sono configurati per rettifica, fresatura, smusso, squadratura, lamatura o preparazione delle estremità tagliate per la saldatura. Per una facile configurazione, le unità più piccole utilizzano un mandrino integrato per bloccarle rapidamente in posizione, mentre le unità più grandi possono essere installate con un supporto o mandrino separato su cui è installato il corpo della sfacciatrice.
| Modello |
Diametro del mandrino |
Diametro rivolto |
Lunghezza taglierina |
Viaggio verticale |
| LTCN1000 |
Φ 150 mm |
Φ300-Φ1000 mm |
700 mm |
50 mm |
| LTCN1500 |
Φ 180 mm |
Φ600-Φ1500mm |
950 mm |
60 mm |
| LTCN2000 |
Φ 200 mm |
Φ1000-Φ2000mm |
1550 mm |
80 mm |
| LTCN3000 |
Φ 240 mm |
Φ1000-Φ3000 millimetri |
2000 mm |
100 mm |
| LTCN5000 |
Φ 320 mm |
Φ2000-Φ5000mm |
3000 mm |
120 mm |
| LTCN8000 |
Φ 450 mm |
Φ4000-Φ8000 mm |
5500 mm |
200 mm |

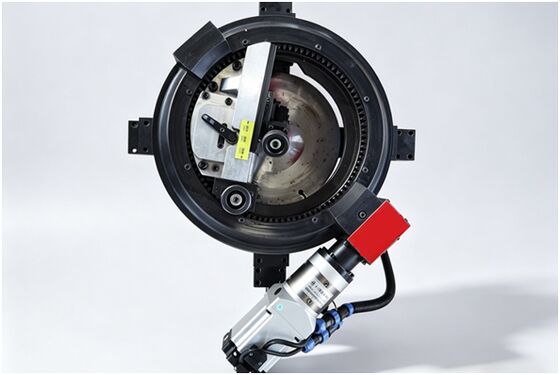

Facce flangiate con montaggio OD
Offriamo un'ampia varietà di sfacciatrici per flange portatili robuste e innovative, per diametri da 50 a 1800 mm, per il montaggio del diametro esterno e molte delle nostre macchine possono essere configurate per sfacciatura, fresatura o entrambe! Per una facile configurazione, è possibile installare unità più grandi con un supporto o mandrino separato su cui è installato il corpo della sfacciatrice.
| Modello |
Diametro di montaggio del diametro esterno |
Diametro rivolto |
Bullone Qtà |
| LTCW300 |
Φ60-Φ300mm |
Φ50-Φ300mm |
4 |
| LTCW600 |
Φ300-Φ600mm |
Φ150-Φ600mm |
8 |
| LTCW1200 |
Φ600-Φ1200 mm |
Φ300-Φ1200 mm |
8 |
| LTCW1800 |
Φ1200-Φ1800mm |
Φ1200-Φ1800mm |
8 |
Nota: quelle sopra riportate sono specifiche di prodotto regolari, le specifiche speciali possono essere personalizzate.
Applicazione:
| Il rivestimento della flangia con montaggio ID installa saldamente i bulloni di espansione sulla superficie cilindrica della parete interna della flangia come supporto. È necessario avere una superficie cilindrica relativamente regolare, che consenta di risparmiare spazio. Quando applicabile, sono preferibili i frontalini per flangia con montaggio ID. |
La superficie flangiata con montaggio OD può essere utilizzata per elaborare flange con superfici irregolari o senza spazio di montaggio. Si tratta di un nuovo tipo di attrezzatura per la lavorazione delle flange sviluppata in modo indipendente dalla nostra azienda, con prestazioni superiori. È ampiamente utilizzato per la lavorazione e la riparazione delle superfici delle flange e delle scanalature di sigillatura di recipienti a pressione come i reattori di idrogenazione. |
LCTN1000LCTW300
