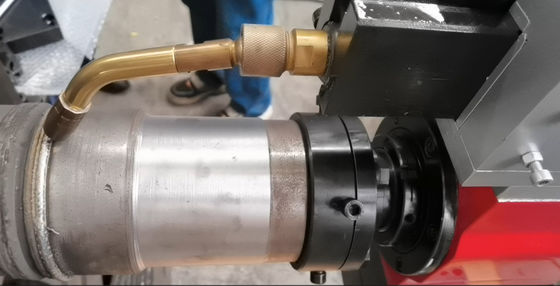

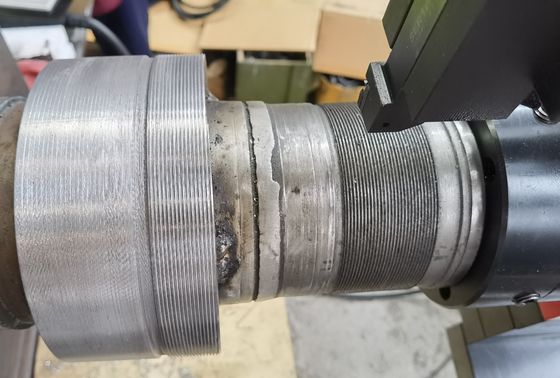

Il tornio portatile per estremità d'albero LTZD-50 è un tornio portatile compatto e robusto utilizzato per la tornitura in loco di piccoli alberi o colli di alberi. Il tornio portatile LTZD-50 è installato all'estremità dell'albero e può soddisfare la gamma di diametro dell'albero da 50 a 160 mm e lunghezza di 300 mm. Semplifica l'installazione, è fissato direttamente all'estremità con bulloni, è efficiente e affidabile nel centraggio e l'attrezzatura ruota automaticamente per bilanciarsi, accelerando la velocità di installazione e riducendo i costosi tempi di fermo causati dall'usura del diametro dell'albero. Adatto per la manutenzione in loco e la tornitura di parti del diametro esterno dell'albero in acciaio, rame e acciaio inossidabile; Utilizzato principalmente per la lavorazione di cerchi esterni, scanalature di tenuta, smussatura, saldatura automatica di cerchi esterni, ecc.
Caratteristiche:
1. Adottando un design a combinazione modulare, può essere installato orizzontalmente o verticalmente all'estremità dell'albero in base alle condizioni operative in loco.
2. Utilizzare cuscinetti per carichi pesanti per garantire un funzionamento regolare e privo di vibrazioni del corpo macchina;
3. Adozione di componenti di esecuzione affidabili e di alta precisione con buona stabilità, durata e reattività dinamica;
4. Installare e riparare utilizzando bulloni o metodi di tensionamento, rendendo l'installazione e la regolazione comode e veloci; Regolare il ferro di bilanciamento per garantire una rotazione regolare della macchina durante la lavorazione; Caratterizzato da elevata rigidità, alta precisione e struttura compatta;
5. Alimentato da servomotori, ha la caratteristica di emettere una coppia costante e può funzionare continuamente per lungo tempo.
6. Adozione di riduttori planetari di precisione con volume ridotto, peso leggero, elevata capacità di carico, lunga durata, bassa rumorosità, coppia di uscita elevata, alta efficienza e prestazioni sicure.
7. Il telaio principale e il meccanismo di avanzamento sono realizzati in materiale in lega di alluminio, riducendo efficacemente il peso della macchina utensile, garantendo la precisione della macchina utensile senza deformazioni ed essendo leggero e facile da usare durante l'uso.

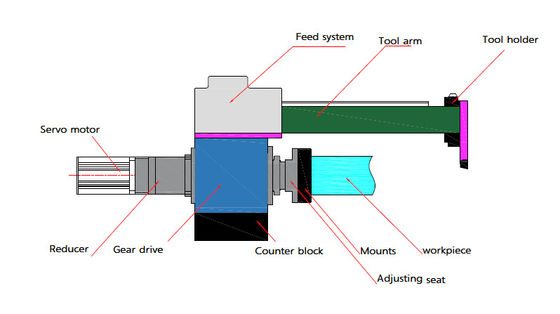

Il tornio dell'estremità dell'asse è composto da servomotore, riduttore, scatola motore principale, dispositivo di trasmissione, meccanismo di alimentazione, portautensile, braccio utensile, ecc.
| 1 |
Modello |
|
ZTL 50 |
ZTLD70 |
| 2 |
Elaborazioneallineare |
mm |
50-160 |
70-280 |
| 3 |
Massimo. durata della lavorazione |
mm |
300 |
300 |
| 4 |
Velocità di avanzamento |
Mm/R |
0-0,6 |
0-0,6 |
| 5 |
Massimo. profondità di taglio |
mm |
1.5 |
1.5 |
| 6 |
Rotondità |
mm |
0,02 |
0,02 |
| 7 |
Rettilineità |
mm |
0,02/200 |
0,02/200 |
| 8 |
Rugosità superficiale |
mm |
≤Ra3.2 |
≤Ra3.2 |
| 9 |
Servomotore |
W |
1000/220 V 50 Hz |
1000/220 V 50 Hz |
| 10 |
Velocità nominale del motore |
giri/min |
3000 |
3000 |
| 11 |
Velocità di uscita del motore |
giri/min |
83 |
83 |
| 12 |
Motoriduttore |
|
12:1 |
15:1 |

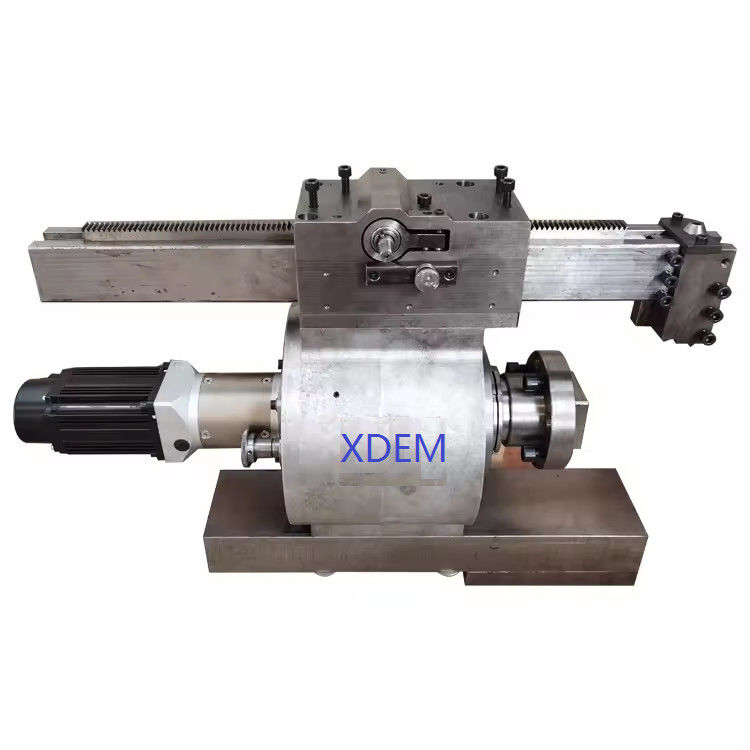

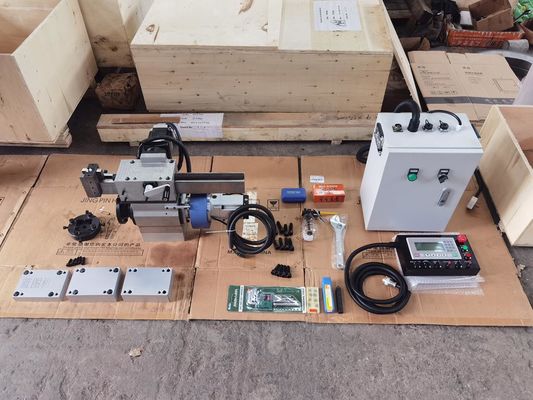

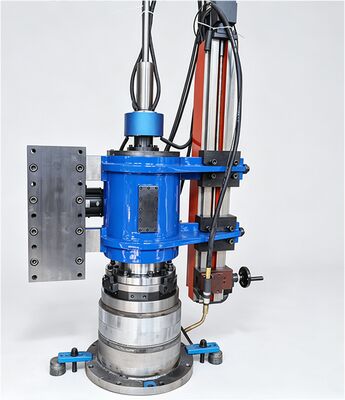

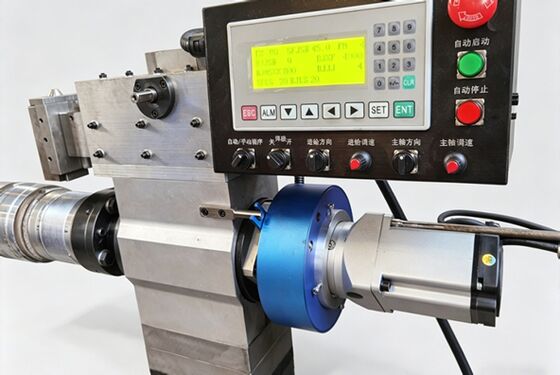

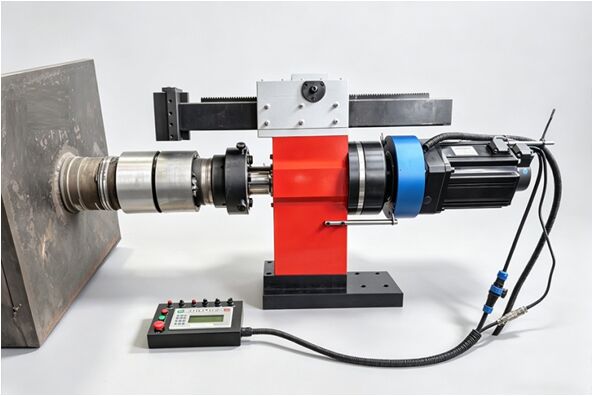

Foto del prodotto:
